不銹鋼絲網除沫器
304絲網除沫器
304L絲網除沫器
321絲網除沫器
316絲網除沫器
316L絲網除沫器
310s絲網除沫器 |
|
常用不銹鋼絲網除沫器材料:
不銹鋼絲網除沫器,304絲網除沫器,304L絲網除沫器,304絲網除沫器,321絲網除沫器,316L絲網除沫器,NS-80絲網除沫器，316絲網除沫器,PP絲網除沫器,PE絲網除沫器,F4絲網除沫器,F46絲網除沫器,蒙耐爾絲網除沫器,哈氏合金除沫器,鈦絲絲網除沫器,鎳絲絲網除沫器,銅鎳合金絲網除沫器等。 |
 |
|

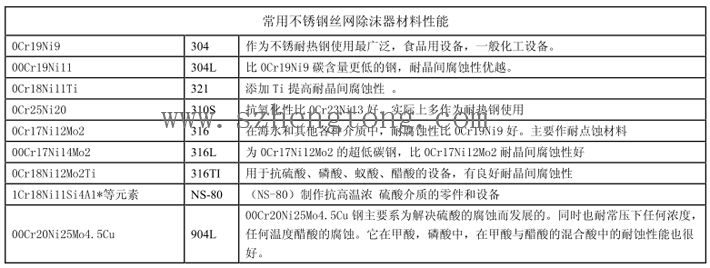

常用不銹鋼絲網除沫器材料性能:
|
 |
|
|
|
絲網除沫器標準：
1、HG/T21618-1998絲網除沫器
（SP型絲網除沫器，DP型絲網除沫器，HP型絲網除沫器，HR型絲網除沫器）；
2、HG/T21586-1998抽屜式絲網除沫器（波浪形絲網除沫器）；
3、HG5-1404、HG5-1404、HG5-1404標準型絲網除沫器(升氣管型絲網除沫器,縮徑型絲網除沫器,全徑型絲網除沫器)。 |
|
絲網除沫器濾網型式： |
|
一、HG/T21618-1998絲網除沫器
氣液過濾網基本參數表： |
|
型式代號 |
容積重量
Kg/m3 |
比表面積
m2/m3 |
空隙率ε |
|

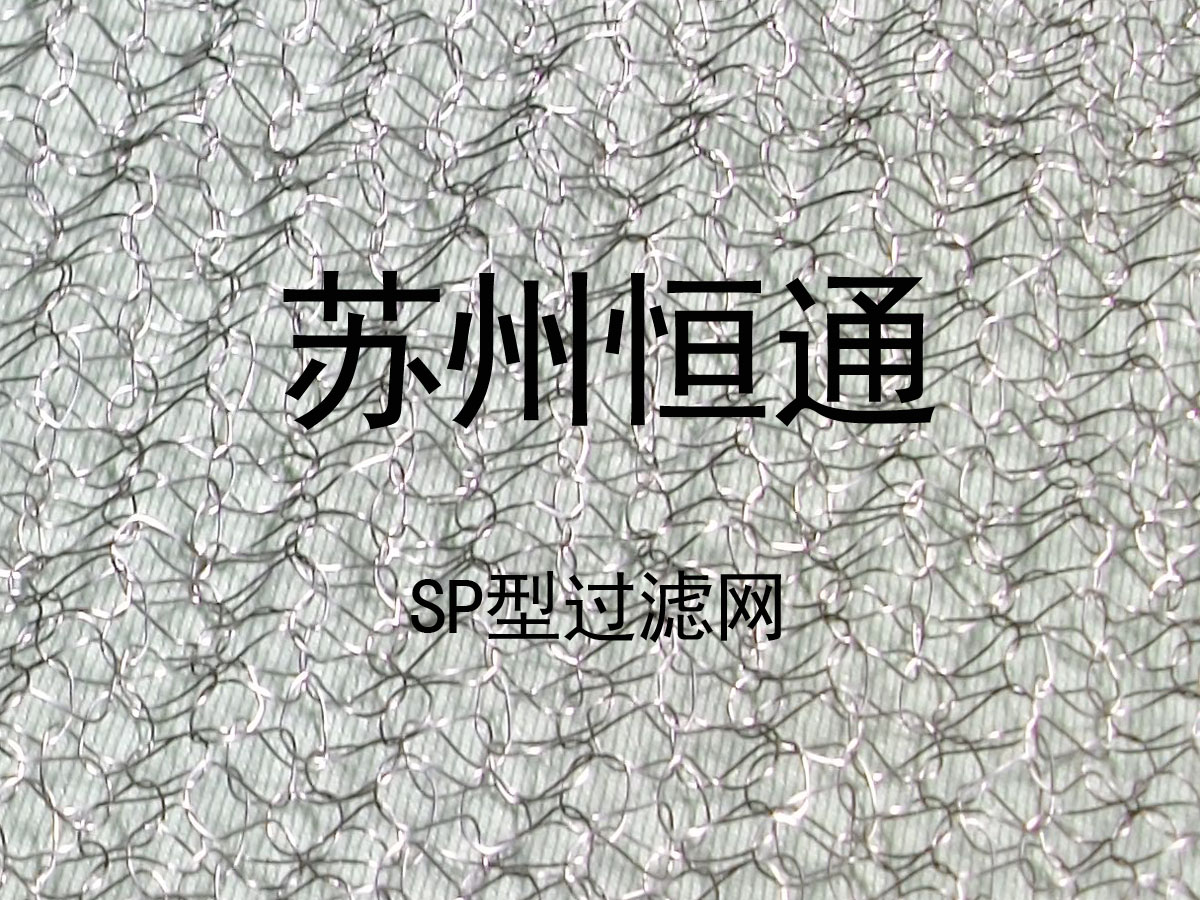

SP |
168 |
529.6 |
0.9788 |
|

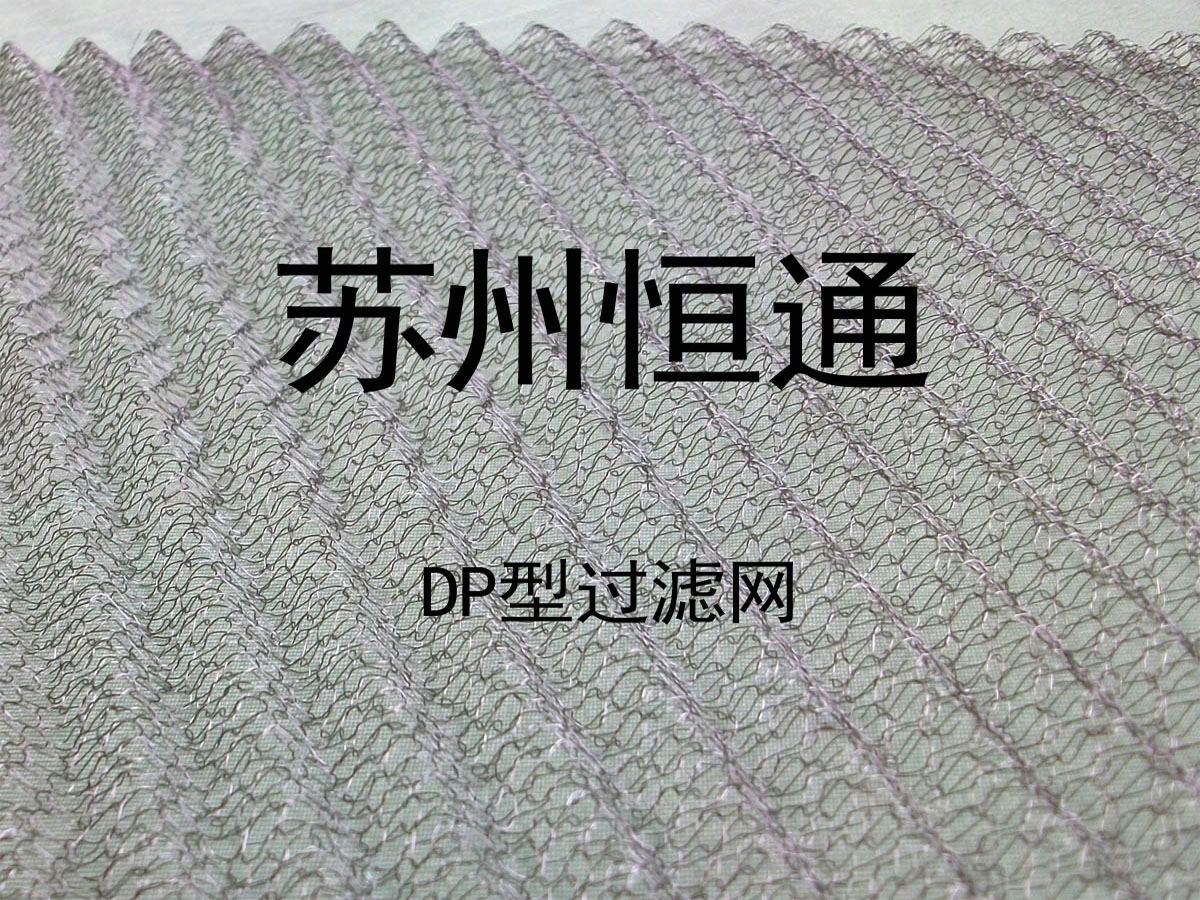

DP |
186 |
625.5 |
0.9765 |
|
HP |
128 |
403.5 |
0.9839 |
|

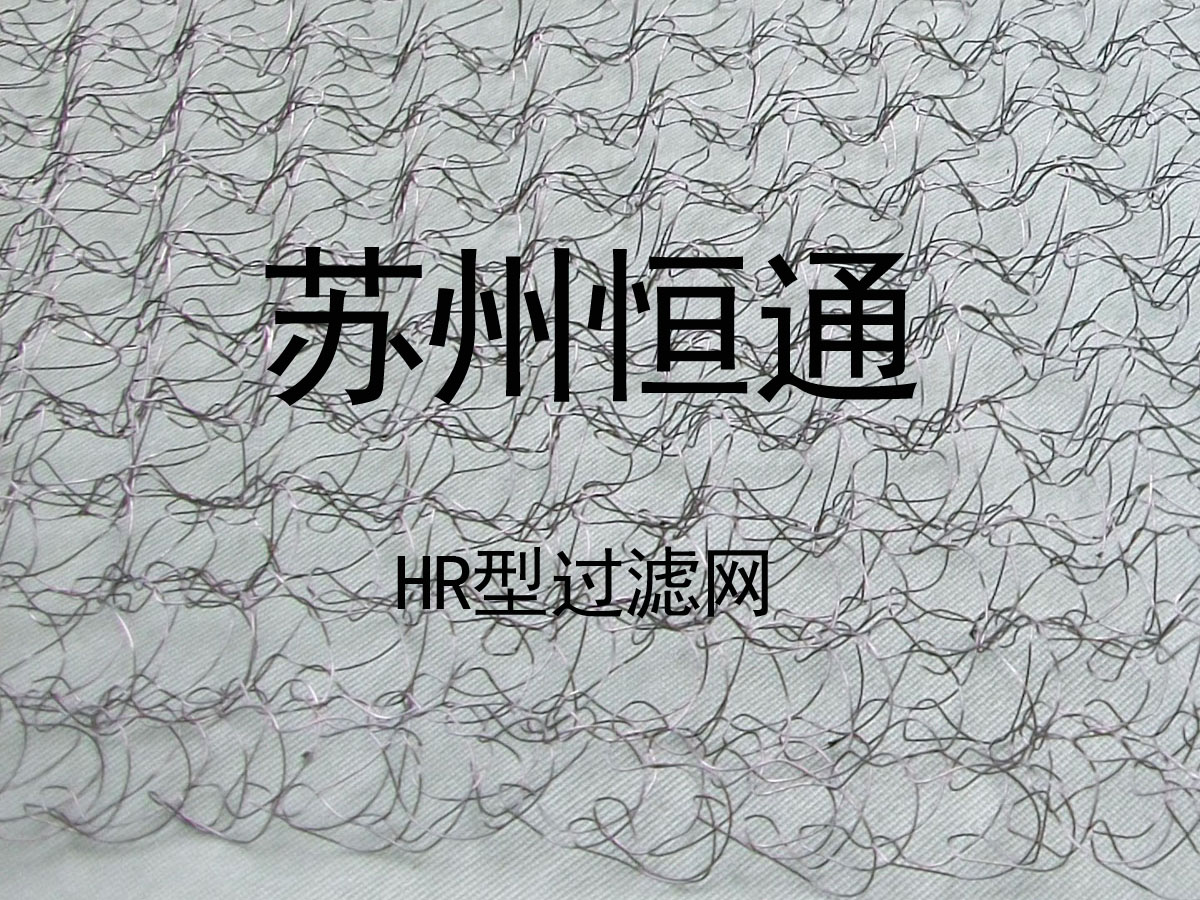

HR |
134 |
291.6 |
0.9832 |
|
|
二、蘇州恒通HT標準絲網除沫器
氣液過濾網技術參數表： |
|
型式代號 |
空隙率
ε |
容積重量
Kg/m3 |
比表面積
m2/m3 |
|
型式代號 |
空隙率
ε |
容積重量
Kg/m3 |
比表面積
m2/m3 |
|
HT-80 |
98.9 |
80 |
155 |
HTGW-160 |
96.7 |
160 |
5000 |
|
HT-112 |
98.8 |
112 |
210 |
HTMGW-200 |
96.3 |
200 |
530 |
|
HT-120 |
98.5 |
120 |
210 |
HTMGW-305 |
94.0 |
305 |
1115 |
|
HT-144 |
98.2 |
144 |
275 |
HTMP-200 |
95.8 |
200 |
632 |
|
HT-160 |
98.0 |
160 |
310 |
HTPPH-32 |
97.0 |
32 |
360 |
|
HT-170 |
97.9 |
170 |
330 |
HTPPS-44.5 |
95.0 |
44.5 |
495 |
|
HT-192 |
97.6 |
192 |
378 |
HTPPD-60 |
93.3 |
60 |
898 |
|
HT-300 |
96.2 |
300 |
575 |
HTPP-28 |
96.9 |
28 |
491 |
|
HT-390 |
95.0 |
390 |
750 |
HTPP-72.5 |
93.0 |
72.5 |
820 |
|
HT-128 |
98.4 |
128 |
430 |
HTF-64 |
96.2 |
64 |
560 |
|
HT-216 |
97.3 |
216 |
908 |
HTF-85 |
95.0 |
85 |
740 |
|
HT-432 |
94.6 |
432 |
1810 |
HTF-129 |
94.0 |
129 |
820 |
|
HTD-110 |
98.8 |
114 |
163 |
HTF-210 |
91.3 |
210 |
900 |
|
HTD-220 |
97.2 |
215 |
428 |
HTF-240 |
90.0 |
240 |
1140 |
|
HTGW-135 |
94.8 |
135 |
1000 |
HTF-280 |
88.3 |
280 |
1300 |
|
HTGW-195 |
93.0 |
195 |
1500 |
HTF-300 |
87.5 |
300 |
1520 |
|
注:
一、也可采用其它型式的氣液過濾網如:非金屬絲網、多股金屬絲網、金屬絲與非金屬絲交織網等。
二、如上述參數不能滿足用戶所需的設計要求時,本廠可根據用戶要求另行設計氣液過濾網型式及基本參數. |
|
|
|
三、常用絲網除沫器型式及基本參數 |
|
（1）標準型絲網除沫器氣液過濾網
汽液過濾網絲網特性
表： |
|
鋼絲尺寸dw(mm) |
網寬允差 |
堆積密度ρ（kg/m3） |
比表面積α
(m2/m3) |
空隙率
ε |
|
扁絲 |
圓絲線徑 |
+10
-0 |
150※ |
475 |
320 |
0.981 |
|
0.1*0.4 |
0.23 |
|
注：每100mm厚的網墊為28層絲網 |
|
|
（2）高效型絲網除沫器氣液過濾網
汽液過濾網絲網特性表： |
|
鋼絲尺寸dw(mm) |
網寬允差 |
堆積密度ρ（kg/m3） |
比表面積α
(m2/m3) |
空隙率
ε |
|
扁絲 |
圓絲線徑 |
+10
-0 |
182※ |
626 |
484 |
0.977 |
|
0.1*0.3 |
0.19 |
|
注：每100mm厚的網墊為32層絲網 |
|
|
（3）高穿透型絲網除沫器氣液過濾網
汽液過濾網絲網特性 |
|
鋼絲尺寸dw(mm) |
網寬允差 |
堆積密度ρ（kg/m3） |
比表面積α
(m2/m3) |
空隙率
ε |
|
扁絲 |
圓絲線徑 |
+10
-0 |
98※ |
313 |
217 |
0.9875 |
|
0.1*0.4 |
0.23 |
|
注：每100mm厚的網墊為28層絲網
|
|
可根據用戶提供的絲網除沫器用氣液過濾網
汽液過濾網參數進行設計制造！ |
|
|
氣液過濾網產品 |
 |
 |
|
高效型氣液過濾網 |
標準型氣液過濾網 |
 |
 |
|
高穿透型氣液過濾網 |

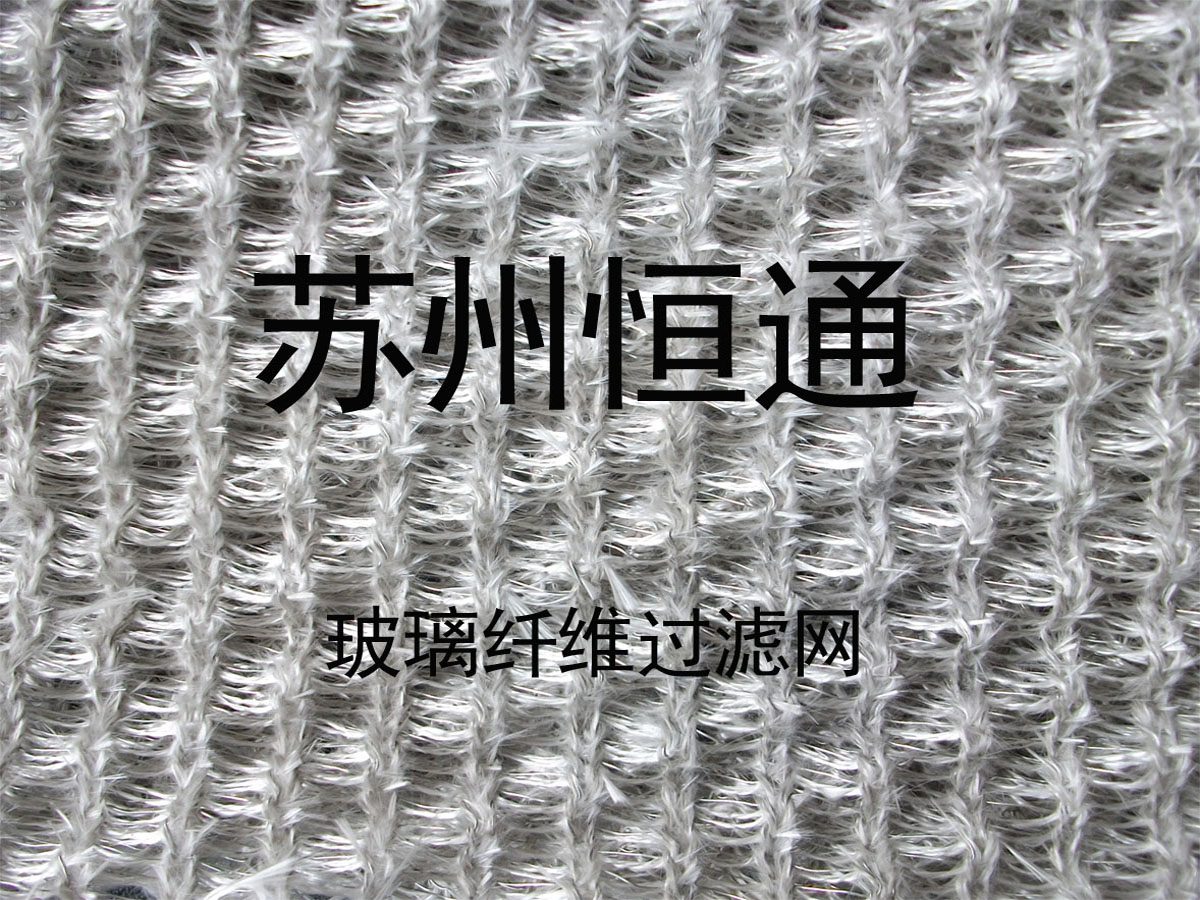

玻璃纖維氣液過濾網 |
|
| |
|
|

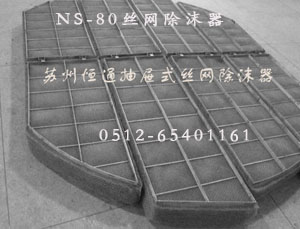

關于NS-80絲網除沫器：
蘇州恒通金屬絲網廠是中國第一臺NS-80除沫器絲網生產廠。為了防止硫酸、二氧化硫等對環境的污染,減少硫酸的損失,保護設備,硫酸廠采用各種過濾器來除去酸霧和酸沫。常用的玻璃纖維除霧器和絲網除沫器。由于工藝情況不同以及各廠具體條件的差異,目前硫酸廠中上述各種設備均有應用。金屬絲網除沫器體積小,效率高,氣阻小,但使用壽命都不是十分理想。1984年7月,上海材料研究所研發工程師和上海金屬絲網廠在我廠蘇州恒通金屬絲網廠（
前塘角拉絲廠）生產出了第一臺材料為NS-80的金屬絲用于上海一家化工廠。在當時來說是比較理想的耐腐蝕金屬材料，90年代初我廠將實際推廣應用中出的問題與研發工程師進行了溝通，在1Cr18Ni11Si4A1*的基礎進行了
多次改良當初定命為NS-80A→NS-80。
關于NS-80材料的相關資料：

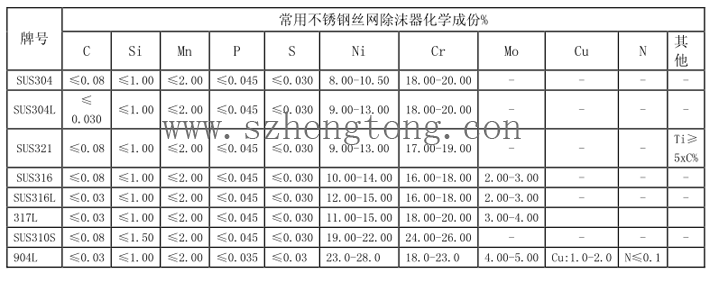

NS-80絲網除沫器化學成份
硫酸用絲網除沫器材料NS-80——高硅不銹鋼研試
硫酸用絲網除沫器新材料NS-80A合金性能
注：*為其它化成份。（為保護研發人的利益，恕不說明，敬請諒解。） |
|
|
關于RS-2絲網除沫器：
RS-2是一種合金含量較低，耐蝕性較好的耐硫酸用鋼。是原來的上海鋼鐵研究所特種不銹鋼型號。我廠在90年代開始生產RS-2絲網除沫器及氣液過濾網，由于
其它材料（317L、904L）的性價比好于它，目前已很少使用。 |
|
2007不銹鋼統一編號對照： |
|
|
|
|
|
|
NO |
中國標準 |
日本（JIS） |
美國 |
|
新標準 |
舊標準 |
|
ASTM |
UNS |
|
1 |
06Cr19Ni10 |
0Cr18Ni9 |
SUS304 |
304 |
S30400 |
|
2 |
022Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
SUS316L |
316L |
S31603 |
|
3 |
019Cr19Mo2NbTi |
00Cr18Mo2 |
SUS444 |
444 |
S44400 |
|
4 |
06Cr18Ni11Ti |
0Cr18Ni10Ti |
SUS321 |
321 |
S32100 |
|
5 |
06Cr19Ni10N |
0Cr19Ni9N |
SUS304N1 |
304N |
S30451 |
|
|
|
|
|
|
|
|
|
|
|
|
